激光切割机安全改造方案--安全光幕
栏目:应用案例 发布时间:2023-12-01 12:49:52
一、切割机安装前后对比 (加装前) (加装后)二、设备安装参数确认:1、确认切割机需要防护几个面(防护几个面需要安装几套安全光幕)。2、确认安装防护的高度。3、确认是否接PLC(常规安全光幕信号为一路PNP一路NPN信号输出,可以直接接PLC,需要那一路接那一路,另一路不用接。若不是接PLC,需确认要什么信号的,根据需要进行配置)。


一、切割机安装前后对比

                 (加装前


                  (加装后)


二、设备安装参数确认:

1、确认切割机需要防护几个面(防护几个面需要安装几套安全光幕)。

2、确认安装防护的高度。

3、确认是否接PLC(常规安全光幕信号为一路PNP一路NPN信号输出,可以直接接PLC,需要那一路接那一路,另一路不用接。若不是接PLC,需确认要什么信号的,根据需要进行配置)。

4、确认安装环境是否有伺服电机和变频器等干扰源。

三、安全光幕工作原理

 安全光幕由一根发光器和一根受光器,及配件信号电缆线、固定支架组成。发光器和受光器形成了一个红外线保护范围,当有工作人员遮挡红外线光束,光束受阻使光信号通过光电管转换成电信号,电信号放大后与启动控制线路闭锁,使冲压机滑块立即停止工作,光束能够控制设备停止或启动,从而起到了一个保护工作人员免受伤害,又能够正常工作的目的。

四、标配产品

参考案例:

K T40-24-A:光轴间距是40mm24道光束,总高度是1043mm,有效保护高度是920mm,对射距离是0-3m,信号电缆线3m+3m ,配HL两端安装支架及LD落地支架。(具体型号以客户需求为准)

五、产品配置

名称

参数

安全光幕

对射式(发光器一根、受光器一根)

支架

HL两端支架4

线缆

对射距离0-3m的配3m线缆2根,对射距离0-6m的配4m线1根,6m线1根(线缆可根据客户需求加长)

落地支架

根据光幕长度进行定制



六、接线方式

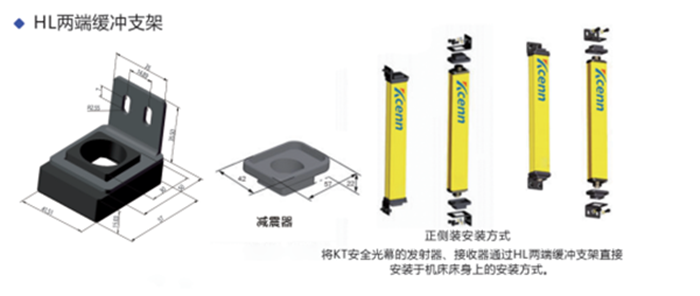

七、安装支架

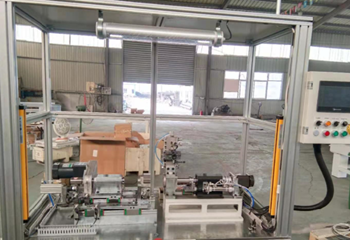

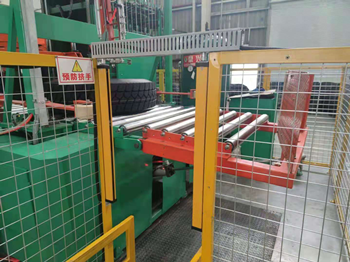

八、安装案例



九、货期及运输方式

1、若采购量为1-10套,货期为3-5个工作日发货,具体时间与客户沟通、协调后为准。

2、若采购数量 >10套,货期为5-7个工作日发货,具体时间与客户沟通、协调后为准。

3、运输方式由供方负责代办运输,由供方承担运费。
